CT12350 Проточен електрически бойлер PCBA

CT12350 Моментален електрически бойлер PCBA

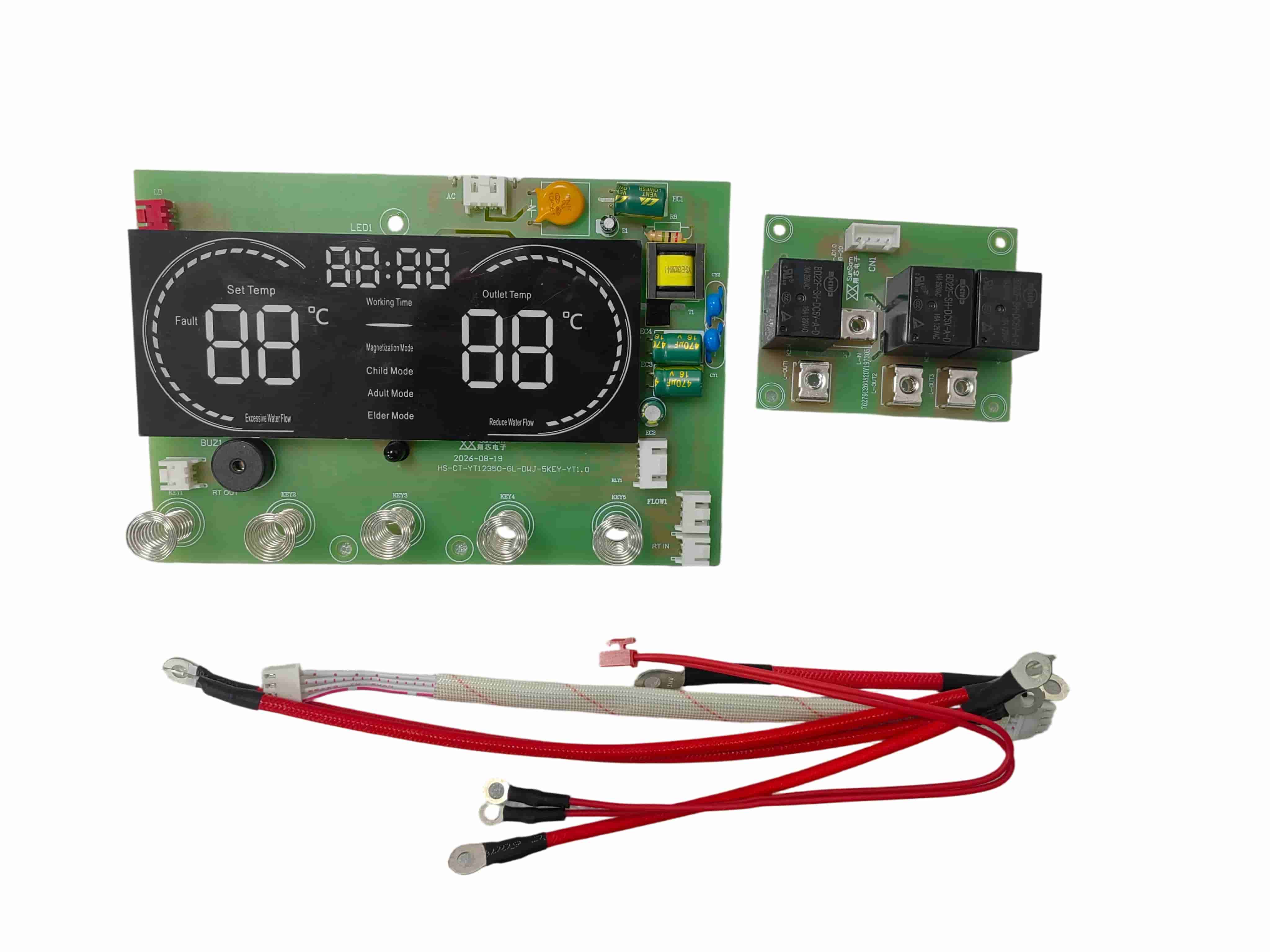

CT12350 Instant електрически бойлер PCBA е интегрирано решение за управление, разработено за 220 V, 6 kW системи за моментално нагряване на вода. Той съчетава поетапно управление на отоплението, откриване на воден поток, регулиране на температурата, управление на LED дисплея и множество функции за защита от неизправности на един PCBA.

Проектиран за битови проточни електрически бойлери и персонализирани уреди за топла вода, CT12350 поддържа персонализиране на хардуер, фърмуер, дисплей и интерфейс за различни OEM и ODM проекти.

6 kW Контрол на отоплението със седем нива на мощност

Тестваната версия на захранване с импулсен режим работи от AC 150–280 V при 50 Hz. При номинално напрежение AC 220 V, PCBA поддържа максимален отоплителен товар от 6000 W и контролира три групи топлинна мощност.

Предлагат се седем нива на мощност за осигуряване на по-гъвкаво регулиране на температурата:

- Ниво 1: 1400 W

- Ниво 2: 2200 W

- Ниво 3: 2400 W

- Ниво 4: 3600 W

- Ниво 5: 3800 W

- Ниво 6: 4600 W

- Ниво 7: 6000 W

Многостепенният дизайн на отоплението позволява на контролера да избере подходяща мощност според режима на работа, температурата на водата и нуждата от отопление.

Интелигентен контрол на постоянна температура

Платката за управление на бойлера CT12350 осигурява регулируем температурен диапазон от 30–55°C. 50 kΩ NTC температурен сензор се използва за откриване на температурата и контролна обратна връзка.

В режим AI, PCBA автоматично избира подходящо ниво на мощност и целева температура според температурата на входящата вода. Програмираните настройки на температурата на AI варират от 39°C до 45°C при условията на входната температура, записани в протокола от теста.

Налични са и три температурни режима за удобна работа:

- Детски режим: 38°C

- Режим за възрастни: 42°C

- Старши режим: 45°C

Контролерът поддържа автоматично калибриране и запаметяване на параметри с постоянна температура. Въз основа на записаните пробни тестове при входяща температура от 25°C и скорости на потока от 1,5 L/min и 3 L/min, измерената изходяща температура остава в рамките на приблизително ±2°C при тестваните настройки.

Активиране на водния поток и контрол в режим на готовност

PCBA стартира процеса на управление на нагряването, когато отчетеният воден поток достигне приблизително 1,5 L/min. Нагряването спира, когато потокът намалее до приблизително 1,3 L/min.

Когато не бъде открит воден поток, контролерът влиза в режим на готовност след приблизително две секунди. Дисплеят може да се активира отново чрез натискане на клавиш или възстановяване на водния поток. Тази управляваща логика помага да се координира работата на отоплението с действителната нужда от вода.

Сензорно управление и LED дисплей

CT12350 Instant електрически бойлер PCBA осигурява пет основни контролни клавиша:

- Мощност

- Увеличаване на температурата или мощността

- Намаляване на температурата или мощността

- AI

- Избор на режим

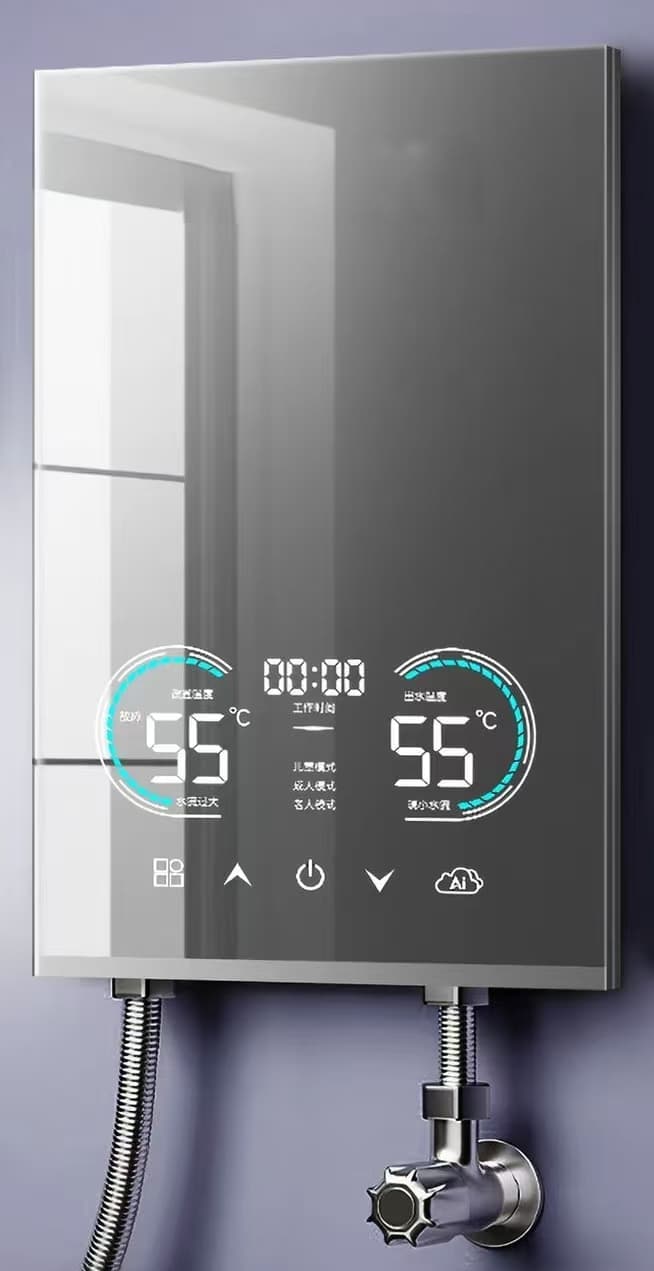

Интерфейсът за сензорно управление може да работи чрез повърхностно монтиран 4 mm стъклен панел или 2 mm пластмасов панел, което позволява на производителя на уреда да разработи различни дизайни на предния панел.

LED дисплеят може да представи:

- Температура на изходящата вода

- Задаване на температура

- Време на работа

- Статус на отопление

- Статус на включване

- Избран режим на работа

- Кодове за грешки

Иконите на дисплея и оформлението на интерфейса могат да се коригират според външния вид на продукта и изискванията на клиента.

Множество функции за защита от грешки

CT12350 включва няколко функции за управление и диагностика на неизправности за моментални приложения с електрически бойлер.

Когато температурата на изхода достигне 63°C, контролерът автоматично намалява топлинната мощност с едно ниво на мощност. Ако температурата достигне или надвиши 65°C, алармата за превишена температура E4 се активира и отоплението спира. Нормалната работа може да се възобнови, след като температурата падне под 55°C.

Контролерът също поддържа:

- Аларма за повреда при утечка E1 и прекъсване на отоплението

- Защита от отворена верига или късо съединение на сензора за изходяща температура E2

- Автоматично възстановяване след отстраняване на повредата на температурния сензор

- Дисплей с код за грешка за по-лесна проверка и поддръжка

Крайната ефективност на защитата зависи от цялостния дизайн на уреда, сензори, окабеляване, отоплителна система и други компоненти за безопасност.

Основни технически спецификации

| Параметър | Спецификация |

|---|---|

| Модел на продукта | CT12350 |

| Тип продукт | Моментален електрически бойлер PCBA |

| Дизайн на таблото за управление | Изолиран интегриран контролен панел |

| Работно напрежение | AC 150–280 V, 50 Hz |

| Номинално напрежение | AC 220 V |

| Максимален отоплителен товар | 6000 W |

| Изходи за контрол на отоплението | 3 групи |

| Нива на мощност | 7 нива |

| Диапазон на настройка на температурата | 30–55°C |

| Дебит при активиране | 1,5 л/мин |

| Дебит при спиране | 1,3 л/мин |

| Температурен сензор | 50 kΩ NTC при 25°C |

| Предварително зададени режими | Дете 38°C, Възрастен 42°C, Старши 45°C |

| Съвместимост със сензорен панел | 4 мм стъклен или 2 мм пластмасов панел |

| Работна температура | −15°C до 65°C |

| Работна влажност | 10%–95% RH |

Примерно тестване и проверка на производителността

По време на проверката на пробата, версията на захранването с превключващ режим работи непрекъснато в продължение на осем часа при AC 280 V без необичайна работа. Системата също работи осем часа при тестова среда от 65°C и 90% относителна влажност.

Тези резултати се отнасят до тестваната проба и определени условия на изпитване. Окончателните електрически, екологични и безопасни спецификации трябва да бъдат проверени отново, след като PCBA бъде интегриран в пълния бойлер на клиента.

Персонализиране на OEM и ODM PCBA

CT12350 може да се използва като референтна платформа за управление за персонализирани проекти за моментални електрически бойлери. Наличните инженерингови и производствени услуги включват:

- PCBA хардуерен дизайн

- Разработка на вграден фърмуер

- Персонализиране на логиката за контрол на отоплението

- Персонализиране на дисплея и сензорния интерфейс

- Адаптиране на съединителя и кабелния сноп

- Съвпадение на сензор за температура и поток

- Набавяне на компоненти

- SMT и DIP монтаж

- Функционално тестване

- Прототипно и серийно производство

За оценка на проекта клиентите могат да предоставят необходимото работно напрежение, мощност на отопление, размери на продукта, дизайн на дисплея, спецификации на сензора, схема на свързване и целеви стандарти за безопасност.

Приложения

Контролната платформа CT12350 е подходяща за:

- Битови проточни електрически бойлери

- Моментални електрически бойлери за душ

- Компактни стенни бойлери

- Уреди за баня и кухня за топла вода

- Персонализирани OEM и ODM системи за отопление на вода

Ако разработвате 220 V моментален бойлер и се нуждаете от персонализиран 6 kW контролен PCBA, свържете се със SunSam с вашите продуктови спецификации, чертежи или съществуващи мостри. Нашият инженерен екип може да оцени изискванията за управление и да подготви подходящо предложение за разработка и производство на PCBA.
